Experto en Procesado Avanzado de Escaneados 3D
"Una nube de puntos no es un modelo CAD. Es solo una colección de coordenadas en el espacio."
Tratamiento de Mallas · Modelado Híbrido · Superficies NURBS · LiveTransfer™
Del temario a una situación profesional
De una malla a un modelo editable
Relaciona el tratamiento de un escaneado con la reconstrucción de geometrías y superficies en CAD.
Ejemplo de aplicación de los contenidos. Consulta las actividades, el alcance y los criterios de evaluación en el programa del curso.
Consultar el programa¿Encaja con tu siguiente paso?
Cuéntanos tu experiencia y tu objetivo. Confirmamos contigo requisitos, fechas, horario y condiciones antes de la matrícula.
Consultar mi encaje en este curso30h
Formación intensiva
4
Bloques progresivos
100%
Proyectos industriales reales
ACS
AeroMetrix Certified Specialist
El entorno profesional
La ingeniería inversa no se reduce a pulsar el botón del escáner. Es una secuencia rigurosa donde cada paso condiciona la calidad del modelo CAD final.
La realidad de las piezas sin planos.
Miles de componentes críticos en servicio carecen de modelos CAD actualizados. Planos perdidos, moldes desgastados, repuestos descatalogados. La ingeniería inversa es el eslabón perdido de la industria conectada.
Sin documentación
Componentes históricos, maquinaria importada o utillajes modificados manualmente sin ningún plano de fabricación.
Desgaste y modificación
Piezas deformadas por el uso que deben analizarse para recuperar la intención de diseño original corregida.
Desarrollo acelerado
Necesidad de digitalizar prototipos físicos hechos a mano para introducirlos en el flujo de diseño CAD.
Donde la ingeniería inversa es crítica.
Aeroespacial y Defensa
Digitalización de álabes de turbinas, carcasas de motor y componentes estructurales de aeronaves legacy.
Fabricación y Moldes
Restauración de matrices y moldes de inyección con desgaste físico para recuperar la geometría óptima.
Impresión 3D Industrial
Conversión de piezas rotas en sólidos paramétricos listos para fabricación aditiva de metales.
Motorsport & F1
Digitalización en boxes de componentes de fibra de carbono para análisis y rediseño en tiempos récord.
Lo que serás capaz de hacer al completar este programa.
Importar y diagnosticar datos 3D
Carga de nubes de puntos (XYZ, PLY, LAS) y mallas poligonales (STL, OBJ, WRL). Diagnóstico de calidad e integridad de los datos antes de iniciar la reconstrucción.
Procesar y alinear nubes de puntos
Limpieza, filtrado, eliminación de ruido y registro exacto con Align Wizard™ e Iterative Closest Point para garantizar la precisión matemática del modelo.
Generar y optimizar mallas poligonales
Triangulación de nubes densas, reparación de mallas (aristas libres, normales invertidas, auto-intersecciones) y decimado inteligente sin perder resolución dimensional.
Reconstruir geometría CAD paramétrica
Extracción de entidades geométricas, modelado híbrido sólido-superficie y superficies NURBS a partir de la malla como guía física.
Validar con mapas de desviación 3D
Accuracy Analyzer con mapas de color de desviación, validación dimensional estricta y control de tolerancias contra el modelo original.
Exportar a CAD nativo con LiveTransfer™
Exportación del modelo reconstruido a SolidWorks, CATIA, Inventor o NX con árbol de operaciones paramétrico completo, idéntico al diseñado originalmente.

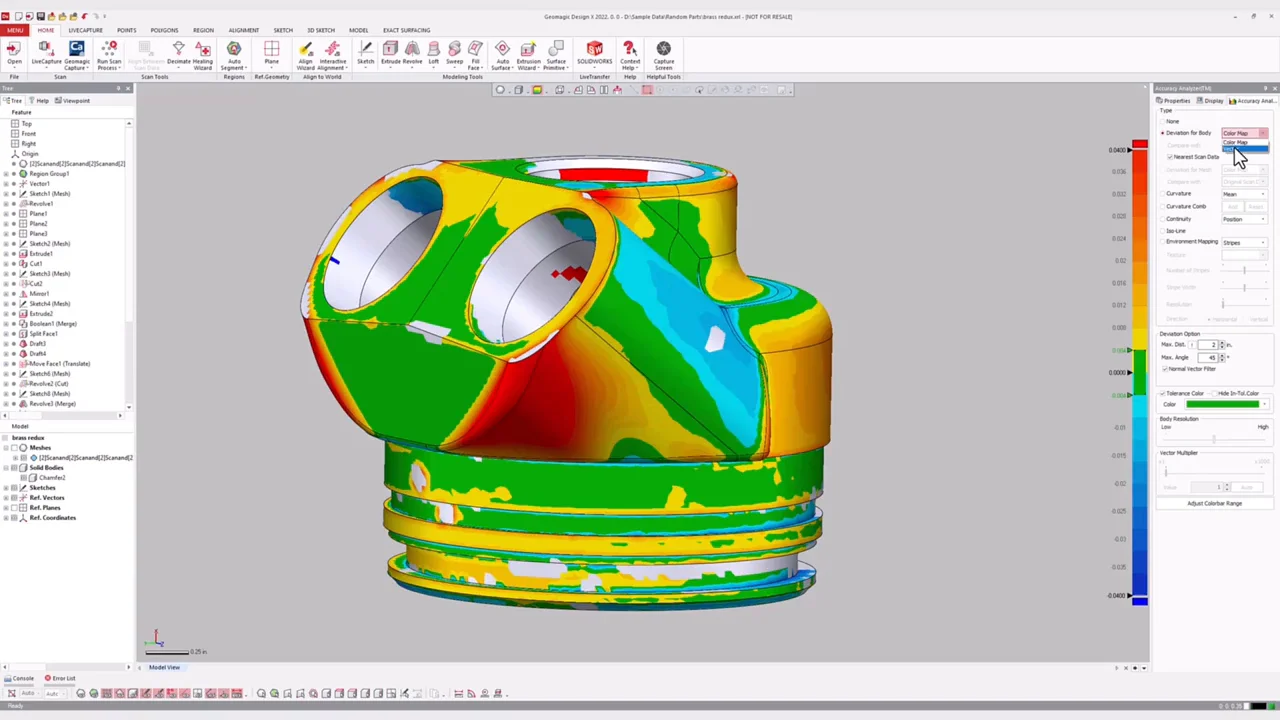

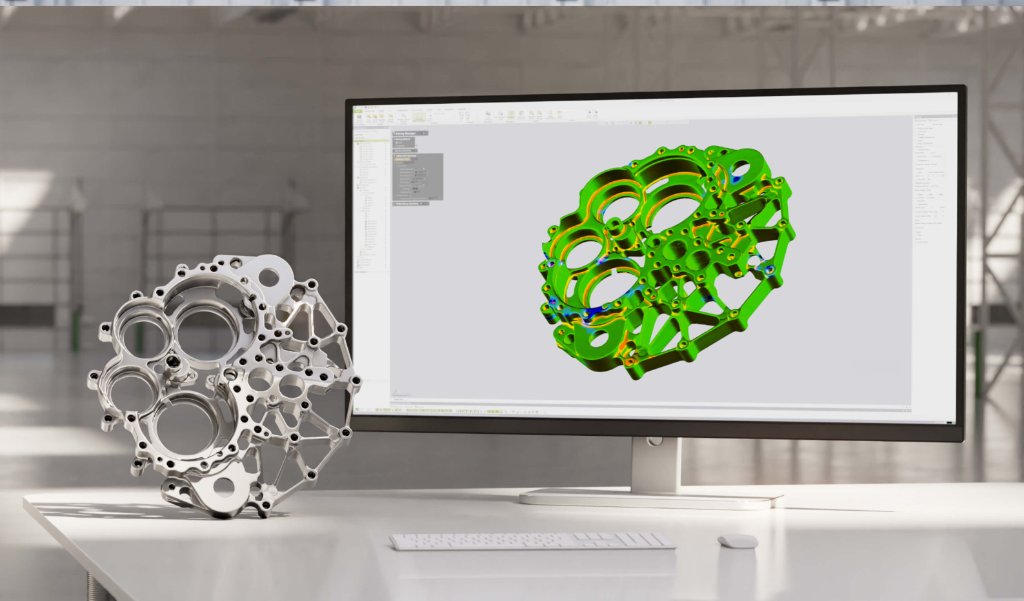

Accuracy Analyzer™
Mapas de color de desviación 3D. Cada punto del modelo reconstruido se valida contra el escaneado original con tolerancias de micras.
30 horas para dominar la reconstrucción CAD.
El programa replica el flujo real de ingeniería inversa: del escaneado físico al sólido paramétrico exportable a CAD nativo. Cada bloque construye sobre el anterior.
Requisito sugerido: Conocimientos básicos de CAD 3D. No se requiere experiencia previa en Geomagic Design X.
Entorno de Geomagic Design X
Interfaz de usuario, personalización de herramientas, gestión del árbol de operaciones y flujo de trabajo digital desde la importación de datos.
Estructuras de datos y diagnóstico
Análisis geométrico de nubes de puntos y mallas STL. Identificación de zonas ciegas de escaneo, áreas distorsionadas y ruido digital.
Formatos e importación avanzada
Diferenciación e importación eficiente de formatos de nubes de puntos (XYZ, PLY, LAS) e información poligonal (STL, OBJ, WRL) de alta resolución.
Resultado del bloque. El alumno importa cualquier formato de escaneo, diagnostica la calidad e integridad de los datos y prepara el entorno de trabajo en Geomagic Design X.
Portfolio Técnico de Reconstrucción.
El alumno desarrolla un caso industrial real: desde la nube de puntos del Absolute Arm + RS6 hasta el sólido CAD paramétrico exportado con LiveTransfer™. Sin exámenes teóricos — solo entrega profesional.
Importar el escaneado
Carga de la nube de puntos real del Absolute Arm + RS6 en formato nativo. Diagnóstico de integridad y zonas ciegas.
Limpiar y alinear
Filtrado espacial, eliminación de ruido y registro ICP para consolidar la nube con precisión matemática.
Generar la malla
Triangulación, reparación de agujeros complejos con continuidad de curvatura y decimado inteligente.
Extraer entidades
Identificación de planos, cilindros, conos y ejes. Interpretación de marcas de mecanizado e intención de diseño.
Reconstruir el sólido
Modelado paramétrico con árbol de operaciones. Superficies NURBS donde la geometría lo exige. Modelo híbrido.
Validar la desviación
Accuracy Analyzer con mapas de color. Análisis de tolerancias y confirmación de que el modelo cumple las especificaciones.
Exportar a CAD nativo
LiveTransfer™ a SolidWorks, CATIA o Inventor con árbol de operaciones completo. Modelo listo para fabricación.
Presentar el portfolio
Entrega del Portfolio Técnico de Reconstrucción basado en un caso industrial real. Como en una oficina técnica.
Portfolio profesional. El alumno debe superar un análisis de desviación 3D estricto contra el modelo original. Un activo profesional que demuestra competencia real ante empleadores.
Tu recorrido como especialista.
Sesión de bienvenida
Materiales previos. Introducción al flujo de ingeniería inversa que desarrollarás durante el programa.
Captura y procesado
Importación, diagnóstico, limpieza y alineación de nubes de puntos. Las bases matemáticas de la reconstrucción.
Reconstrucción CAD
El núcleo del programa: extracción de entidades, modelado paramétrico y superficies NURBS sobre la malla.
Validación y portfolio
Mapas de desviación, validación dimensional, exportación LiveTransfer™ y entrega del portfolio técnico final.
AeroMetrix Certified™
Credencial profesional que acredita tu dominio de Geomagic Design X.
AeroMetrix Certified
ACS
Specialist · Geomagic Design X
Nota aclaratoria. Esta credencial certifica la formación teórica y práctica impartida por AeroMetrix y no constituye una habilitación oficial de ningún software propietario ni sustituye a las certificaciones oficiales emitidas por Hexagon Manufacturing Intelligence o cualquier otro fabricante de software.
Un perfil que la industria necesita ahora.
1 de cada 10 oficinas técnicas carece de un especialista en Geomagic. Las empresas adquieren hardware de medición avanzado, pero carecen de técnicos con criterio y dominio de flujos digitales complejos de reconstrucción tridimensional.
Perfiles
- Ingeniero de Ingeniería Inversa
- Técnico de Digitalización 3D
- Ingeniero de Reconstrucción CAD
- Técnico de Oficina Técnica
- Especialista en Escaneado 3D
- Diseñador CAD paramétrico
- Ingeniero de Metrología Digital
- Técnico de Fabricación Aditiva
Sectores
- Aeroespacial y Defensa
- Fabricación y Moldes
- Impresión 3D Industrial
- Motorsport y F1
- Automoción
- Naval
- Maquinaria industrial
- Centros tecnológicos
Empresas que contratan este perfil
Airbus · Boeing · Dassault · Siemens · Aernnova · Aciturri · Safran · Spirit · ITP Aero · Alestis
